■ランプを組み合わせることでアラウンド照射も可能 LEDセーフティビーム

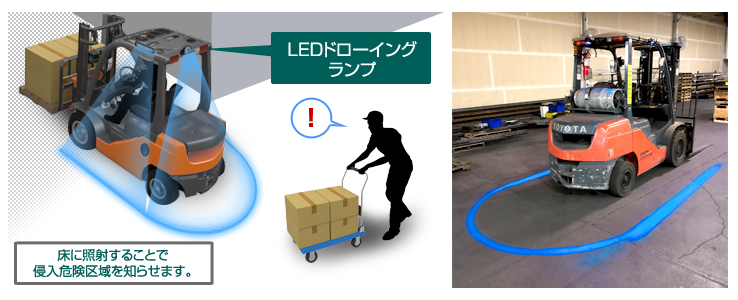

フォークリフトの通行時に床面へブルーライトを照射し、車両の接近を周囲へ知らせる警告灯です。
一定距離に照射することで車両の接近を事前に把握。視認性に優れたレーザーワーニングランプです。
一定距離に照射することで車両の接近を事前に把握。視認性に優れたレーザーワーニングランプです。
■目的に合わせてランプを組み合わせ自在に設置

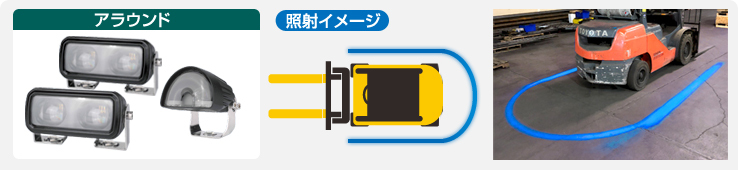

様々な照射パターンで周囲に車両の接近を警告します。組み合わせることでアラウンド照射も可能です。

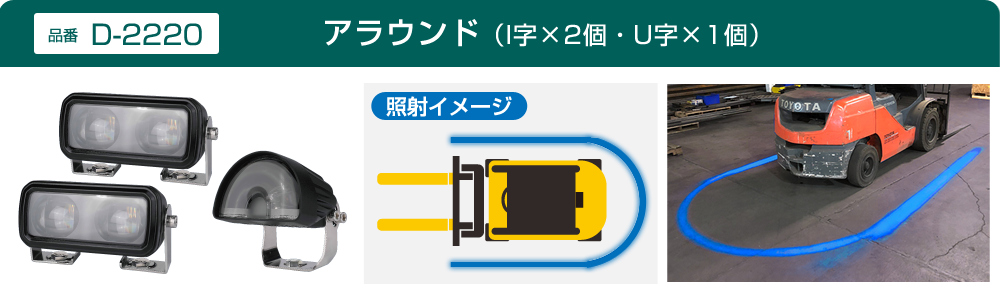

●ストレートI字型、U字型に投影します。高さ2～3mから照射で約3mの直線と半円

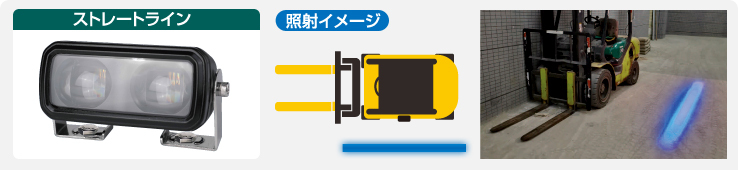

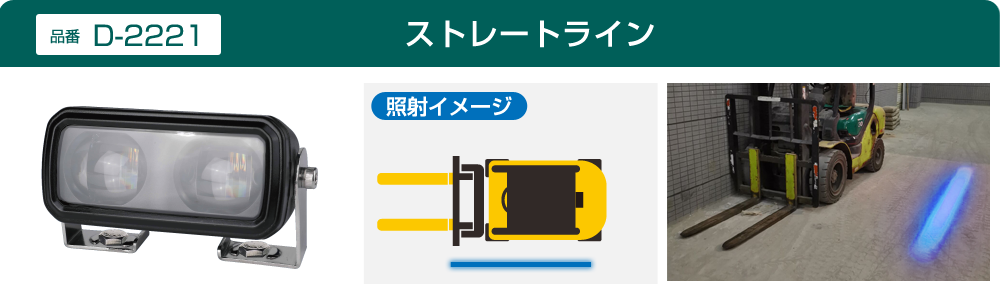

●ストレートI字型に投影します。高さ約2～3mから照射で約3mの直線

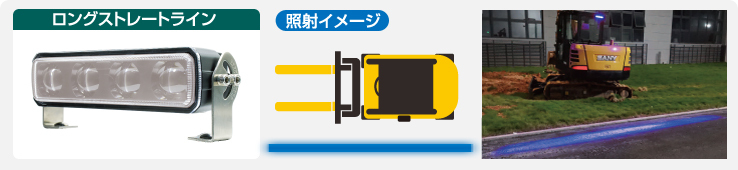

●ストレートI字型に投影します。高さ約2～3mから照射で約5mの直線

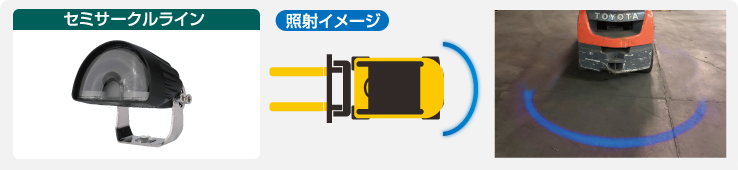

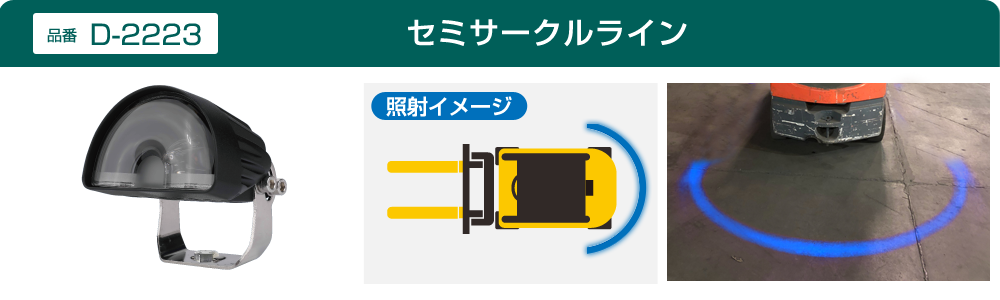

●ラウンド半円型に投影します。高さ約2～3mから照射で約3mの半円

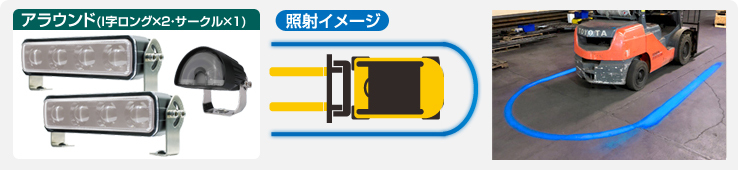

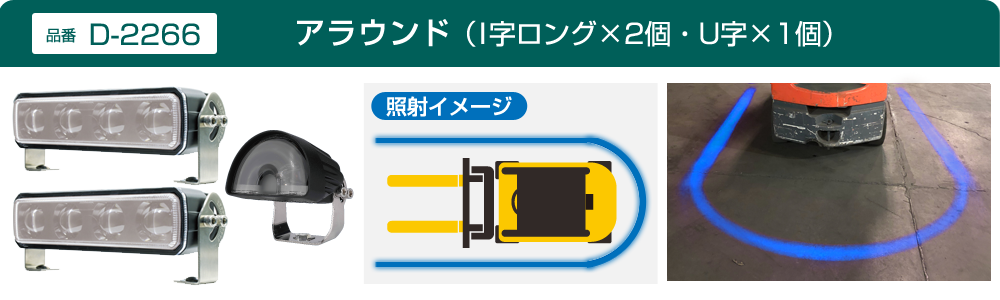

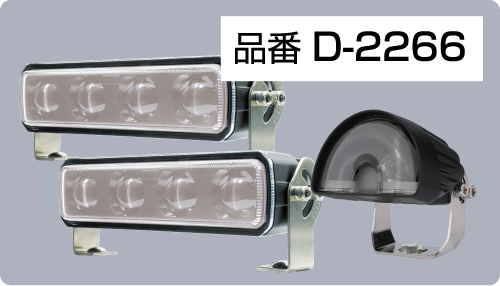

●ストレートI字型（ロング）、U字型に投影します。高さ約2～3mから照射で約3mの直線と半円
●ストレートI字型に投影します。高さ約2～3mから照射で約5mの直線

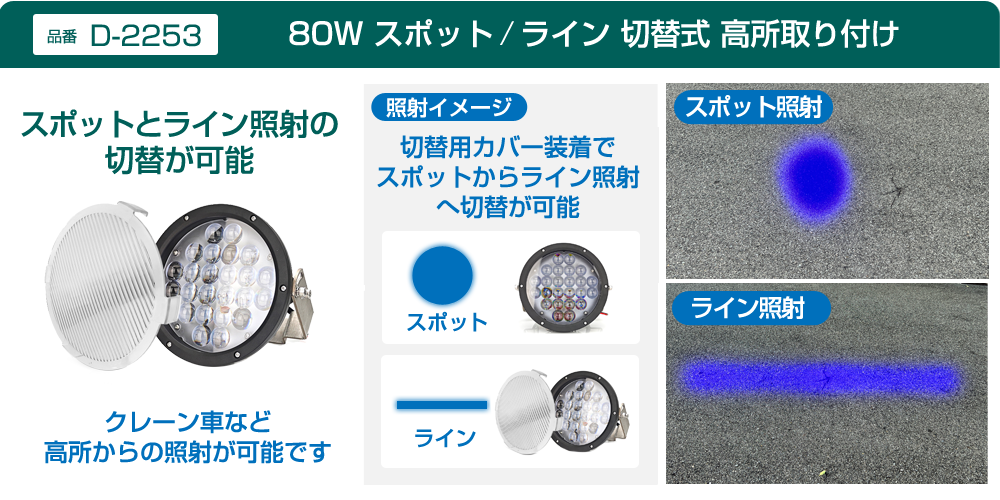

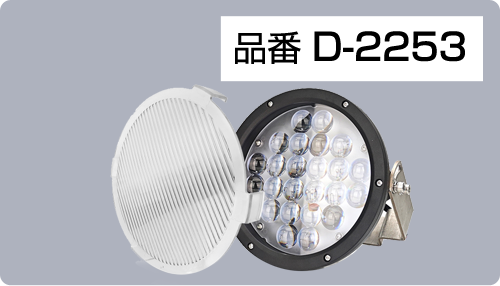

●ライン照射/スポット照射に投影します。高所からの照射が可能です。
高さ約12mから照射で約18mの直線
高さ約12mから照射で約18mの直線

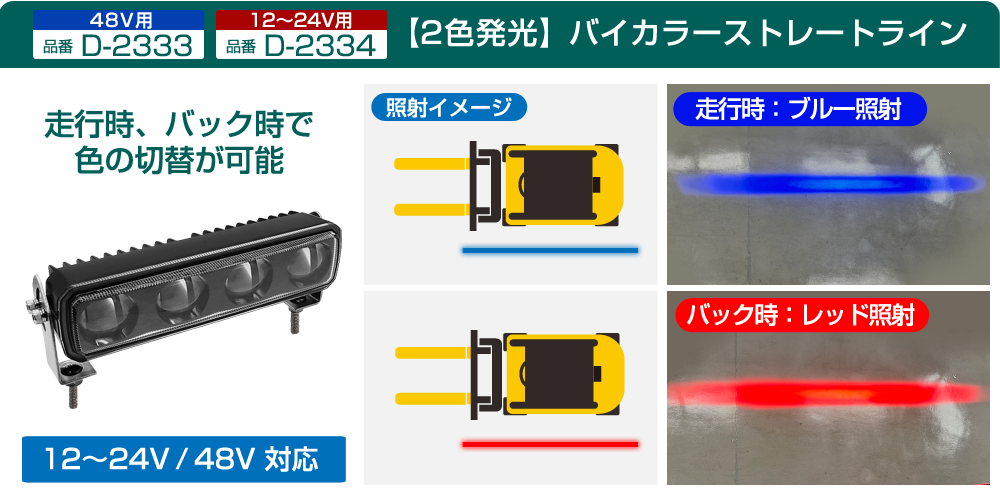

●ストレートI字型に投影します。ブルー/レッドの２色切替が可能です。
高さ約3mから照射で約4mの直線
高さ約3mから照射で約4mの直線
■オプション品（※別売品）

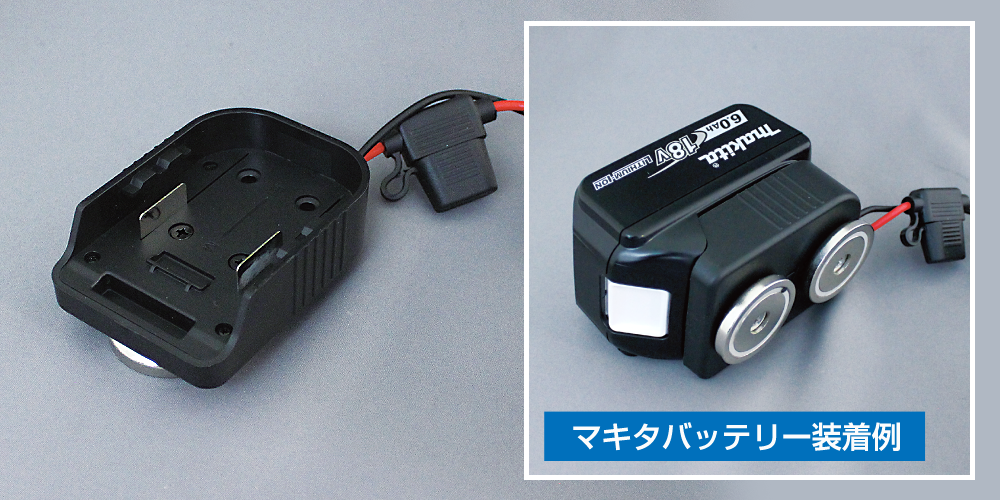

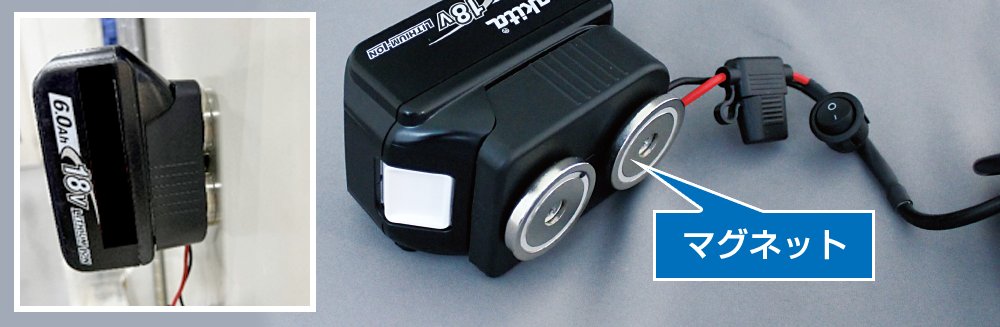

マキタ電動工具バッテリー 電源アダプター（※バッテリー別売）
電源確保や配線処理が難しい状況下でもマキタ電動工具バッテリーを使用することで、
ワーニングランプを設置することを可能とする電源アダプターです。
アダプタにはマグネットが付属しており、レンタル・リース車両など
ボディや壁面の金属部分にアダプターを装着することができます。
ボディや壁面の金属部分にアダプターを装着することができます。
【使用可能バッテリー】
18Vシリーズ（BL1860/BL1830など）・14.4Vシリーズ（BL1460/BL1430など）

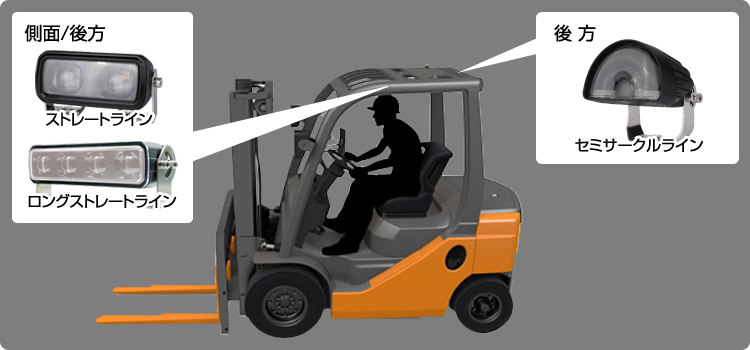

■設置イメージ
※参考一例：フォークリフトの場合

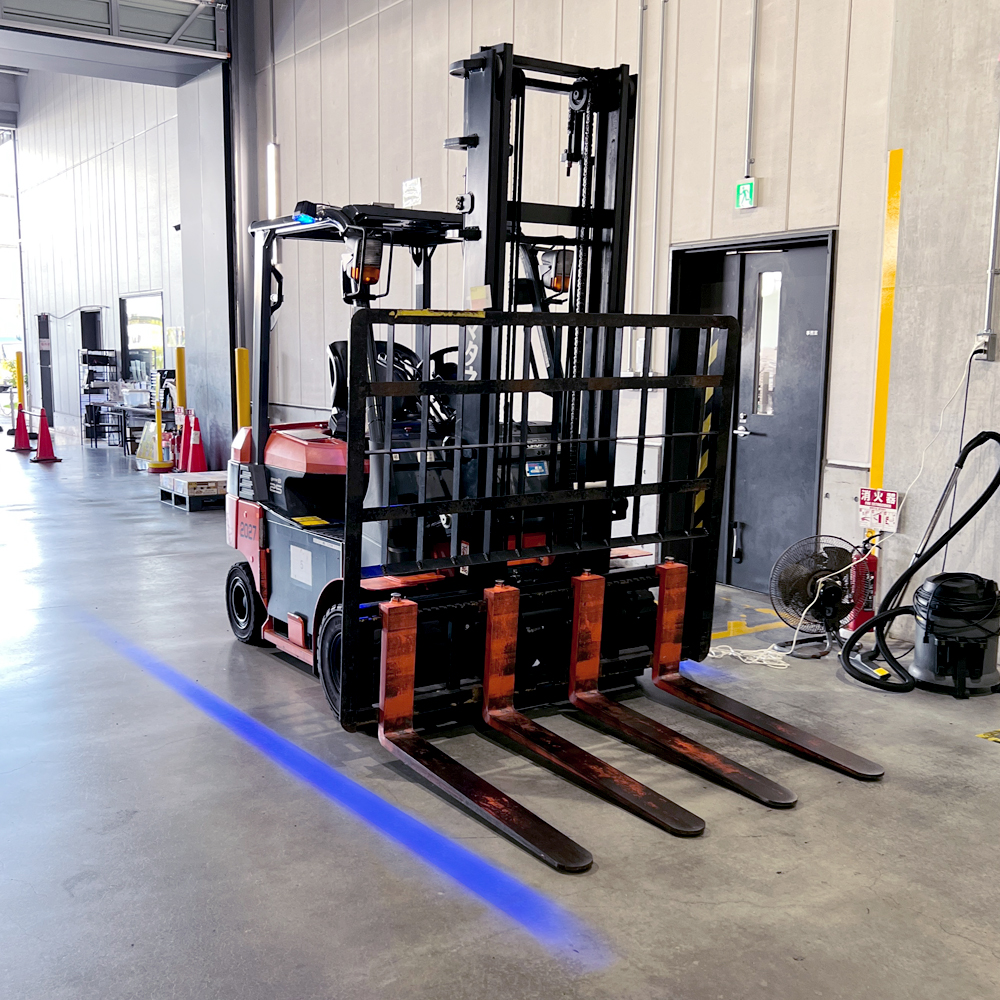

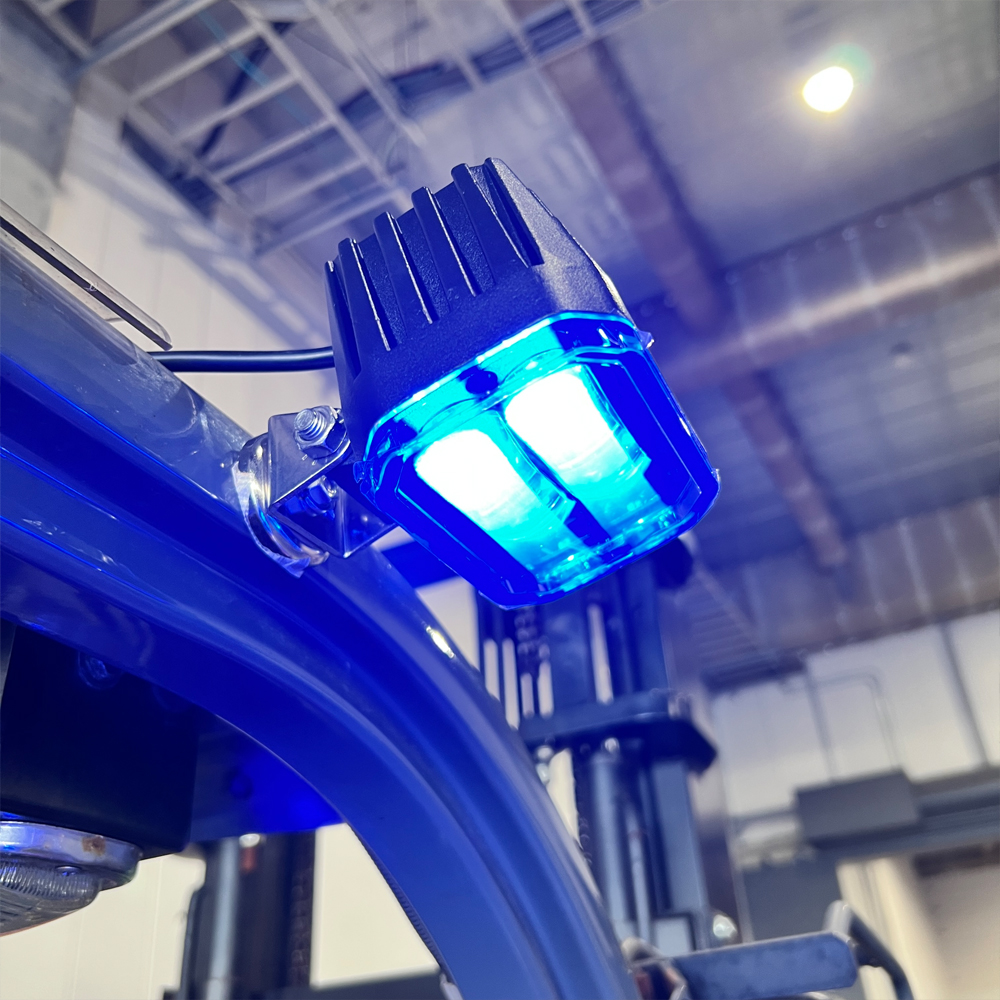

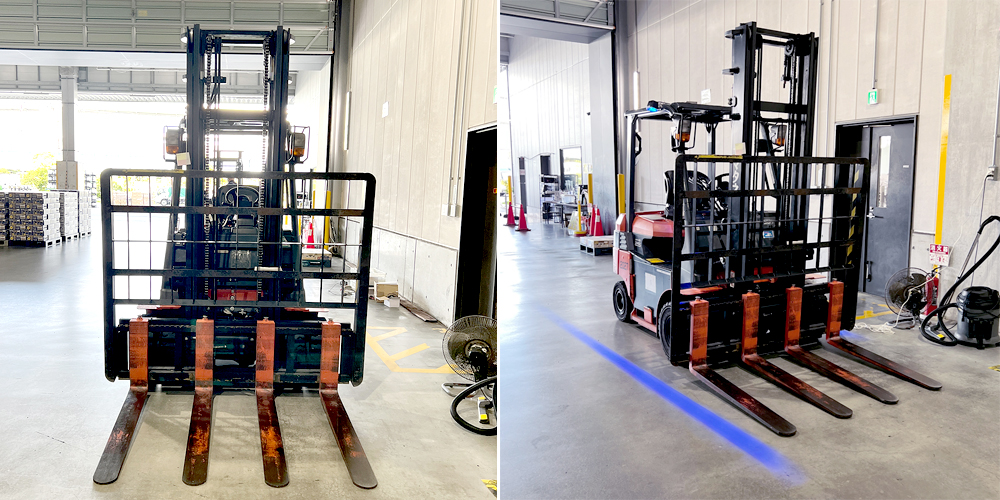

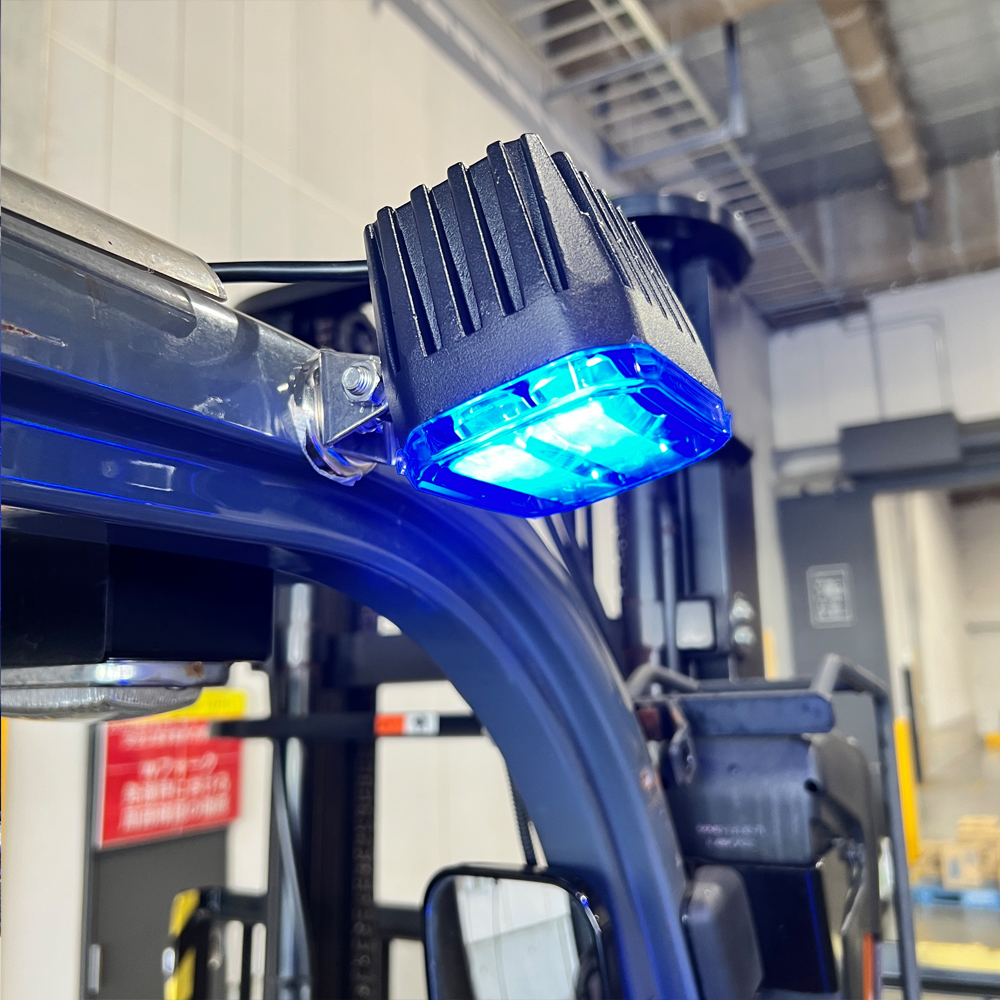

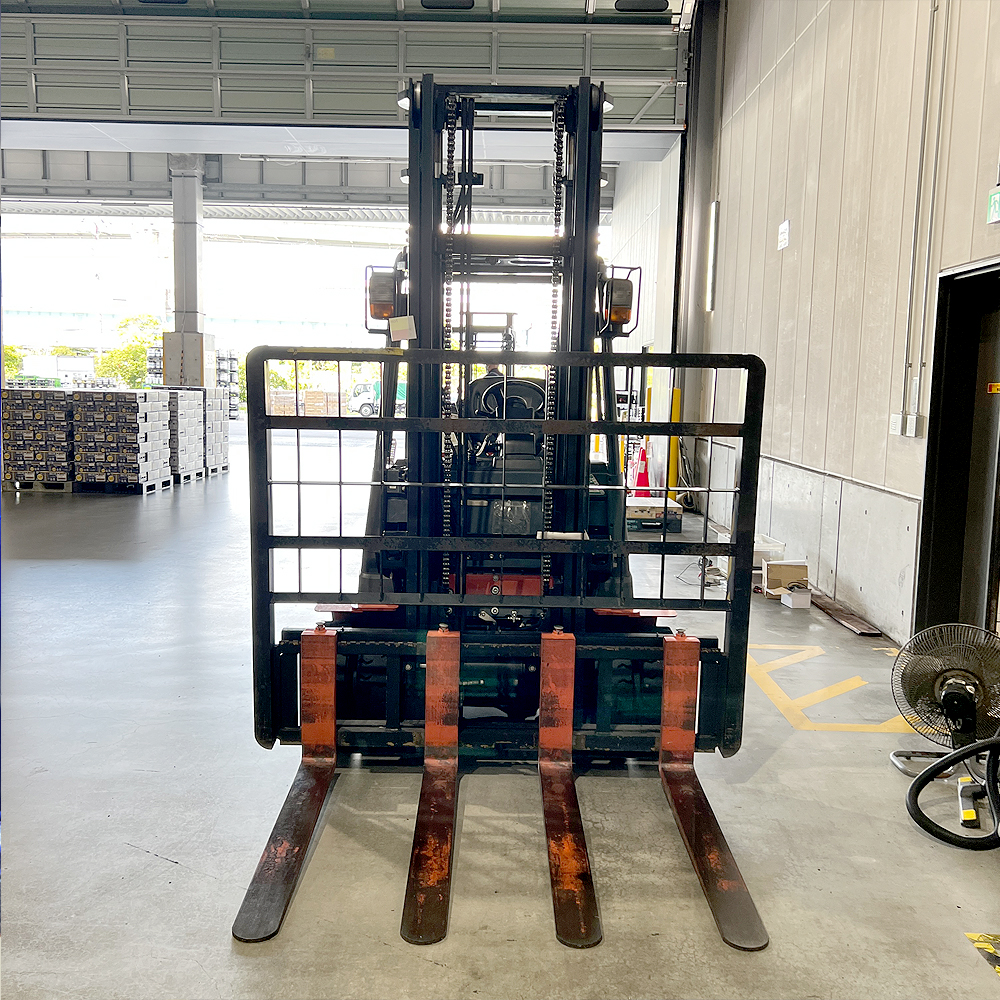

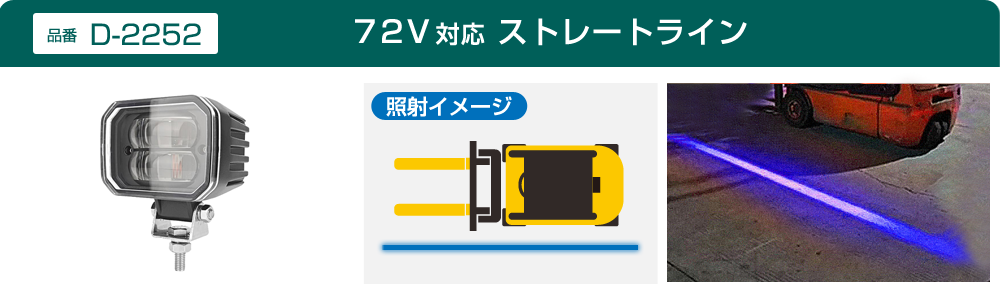

■ 設置例（４本爪フォークリフトにD-2252を設置）
４本ツメのフォークは通常より前方、側方が大きくなりますが
本製品では奥までラインを照射できるため車幅間隔の確認が可能です。
使用製品：D-2252 12-72V対応LEDストレートラインライト / D-1659 取付用マグネット
 |
 |
 |
 |
 |
■製品仕様

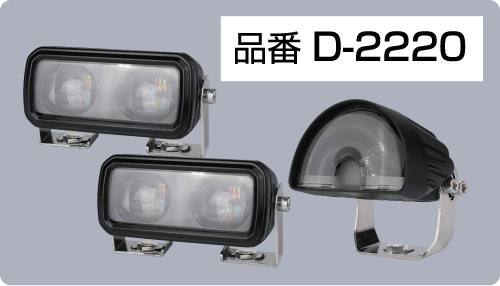

| アラウンド (I字2個、U字1個) |
・セット内容：I字ランプ（D-2221）2個、U字ランプ（D-2223）1個 |  |
| ストレートライン | ・ランプサイズ：W113×H68×D52mm ・明るさ：600LM ・消費電力：30W ・対応電圧：DC10～80V ・防水性能：IP67 |
 |

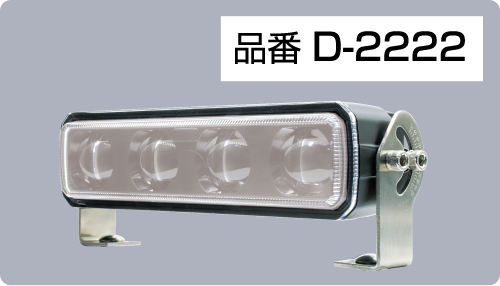

| ロングストレートライン | ・ランプサイズ：W225×H68×D66mm ・明るさ：1200LM ・消費電力：60W ・対応電圧：DC10～80V ・防水性能：IP67 |
 |

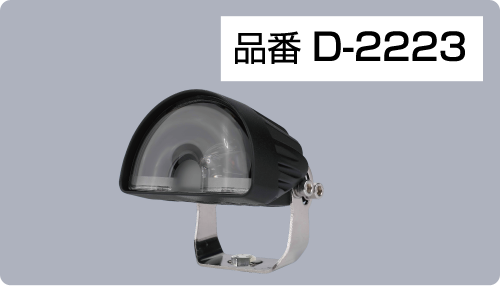

| セミサークルライン | ・ランプサイズ：W100×H95×D85mm ・明るさ：400LM ・消費電力：20W ・対応電圧：DC10～80V ・防水性能：IP67 |
 |
| アラウンド (I字ロング2個、U字1個) |
・セット内容：I字ロングランプ（D-2222）2個、U字ランプ（D-2223）1個 |  |

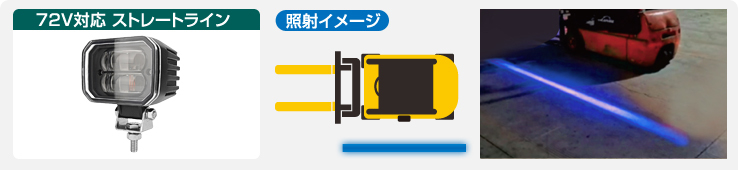

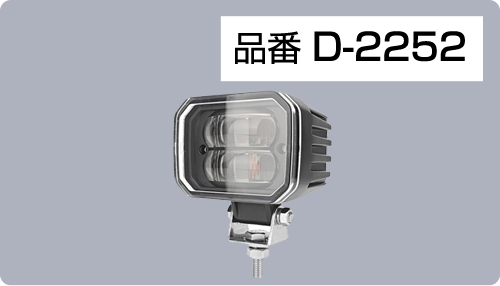

| 72V対応 ストレートライン |
・ランプサイズ：W99×H107×D76mm ・明るさ：600LM ・消費電力：30W ・対応電圧：DC10～110V （最大72V車まで対応） ・防水性能：IP67 |
 |
| 80W 高所取り付け スポット/ライン切替式 |
・ランプサイズ：
W229xH229xD78mm ・明るさ：1920LM ・消費電力：80W ・対応電圧：DC12～48V ・防水性能：IP67 ・LED照射形状：スポット/ライン |
 |

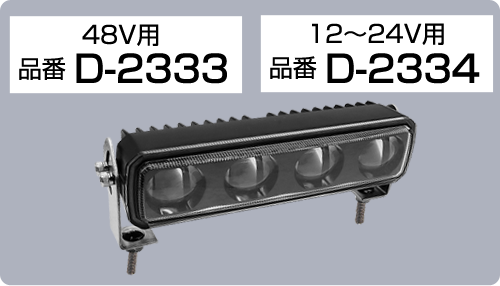

| 2色切替バイカラー ストレートライン |
・ランプサイズ：
W225xH68xD66mm ・明るさ：600LM ・消費電力：30W ・対応電圧：【D-2333】DC12～24V 【D-2334】DC48V ・防水性能：IP67 ・LED照射色：ブルー/レッド（2色） ※切替リレーが付属します |  |

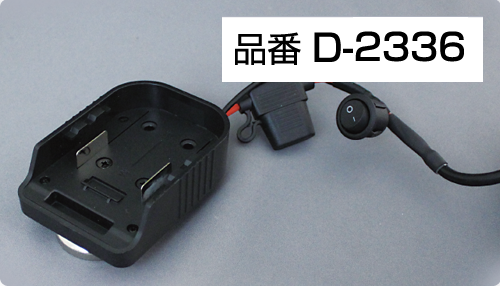

| マキタ電動工具バッテリー 電源アダプター |
・セット内容：アダプターx1、マグネットx2 ・サイズ：28x65x69mm ・防水性能：非防水 ・仕様：赤線（＋）、黒線（-）、ヒューズ20A平型 |
 |
※光源を直視しないでください。また直視させるような角度で使用しないでください。 ※環境光によって投影できない場合があります。 ※本製品の取付位置（高さ）は2m～3mで設計されています。高すぎる、もしくは低すぎる取付位置（高さ）では設定する投影が照射できない場合があります。 |
||
| 製品名 | 品番 | 価格（税抜） | |
| 12V～48V LEDアラウンド ドローイングランプ（I字×2個・U字×1個） | D-2220 | \27,000 |  |

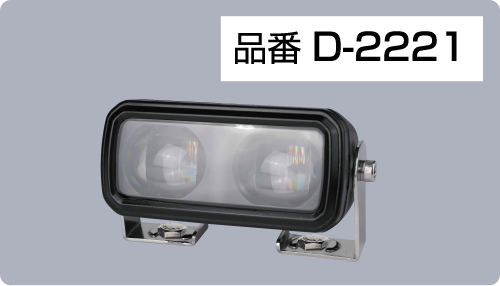

| 12V～48V LEDストレートライン ドローイングランプ | D-2221 | \9,200 | |
| 12V～48V LEDロングストレートライン ドローイングランプ | D-2222 | \12,000 | |
| 12V～48V LEDセミサークルライン ドローイングランプ | D-2223 | \10,500 | |
| 12V～48V LEDアラウンド ドローイングランプ（I字ロング×2個・U字×1個） | D-2266 | \32,500 | |
| 12V～72V 72V対応 LEDストレートライン ドローイングランプ | D-2252 | \12,000 | |
| 12V～48V 80W スポット/ライン切替式 高所取り付けドローイングランプ | D-2253 | \55,000 | |
| 48V 2色発光 バイカラーストレートライン ドローイングランプ | D-2333 | \23,000 | |
| 12V～24V 2色発光 バイカラーストレートライン ドローイングランプ | D-2334 | \18,000 | |
| マキタ電動工具バッテリー 電源アダプター | D-2336 | \7,500 | |
