製品一覧 ≫ 車間センサーカメラシステム 4chセンサーカメラ



■国土交通省 新技術情報提供システム「NETIS」登録商品



■「NETIS」とは?
「NETIS」は、「新技術情報提供システム」のことを指しておりTechnology Information System の頭文字を取ってNETISと称しています。
国土交通省が新技術の活用促進のため、新技術に係る情報の共有及び提供を目的としたデータベースです。
■NETIS登録技術の活用のメリット
●公共工事での工事成績評定での加点の対象となります。

公共工事の施工者が新技術の活用を提案し、実際に工事で活用された場合は、活用の効果に応じて工事成績評定での加点の対象となります。

■バックモニターと連動!接触事故を未然に防ぐ モニタリングシステム

インジケーターモニターで各センサーの距離とバックカメラで映像を表示します。

また、スピーカーと警告灯のランプで音と視覚の両方から接近の警告を発します。
接触事故防止にお役に立ちます。


トラックに実際に装着した一例
(サンユー商事様より動画ご提供)

■気になる箇所にセンサーを設置 視覚と音で注意を促します

モニターにはセンサーからの距離、壁までの距離とバックカメラ映像を表示します。

車間センサーの反応速度は約0.05秒。
検知距離は0~3mまでの距離を検知します。対象物との距離が3.0m以下になるとアラームが鳴ります。
また、センサーとバックカメラは防水仕様となっております。設置場所を選びません。
■モニターで各センサー距離とバックカメラ映像を同時表示

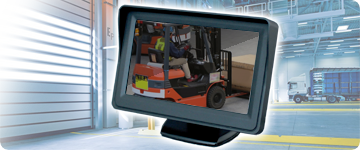

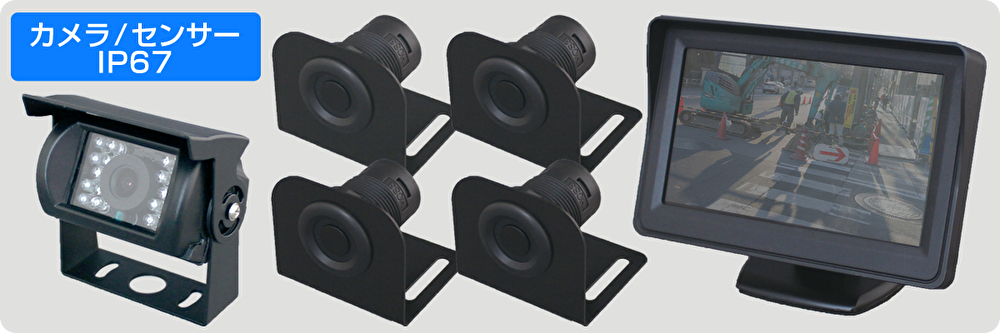

サイズが見やすい4.3インチAHD対応モニターを採用しました。
モニターにはセンサーから障害物までの距離とバックカメラの映像を同時に表示します。
■センサー
画面上部に各センサーの車間距離数値が表示され、モニター下部に最も車間距離の短い数値が表示されます。
■バックカメラ
また、バックカメラは映像を鮮明に表示。映像でも状況確認ができるのでより安全意識が高まります。
■大音量アラームと警告灯で注意を促します

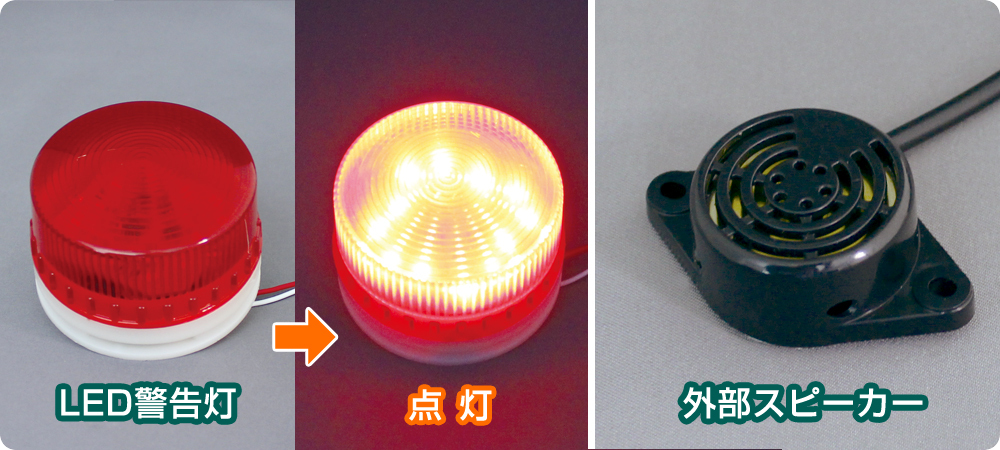

警告灯と外部スピーカーの接続が可能です。
スピーカーは最大70~80dbの大音量で注意を促します。音のパターンは距離ごとに4段階切替します。

警告灯は赤LEDが照射し、警告音を発します。音のパターンは一定となります。
視覚と音の両方で注意を促します。騒音のある場所や警告音が聞き取りずらい場所などに最適です。

警告音の大きさは、外部スピーカーが約80dB、警告灯は約70dBとなります。

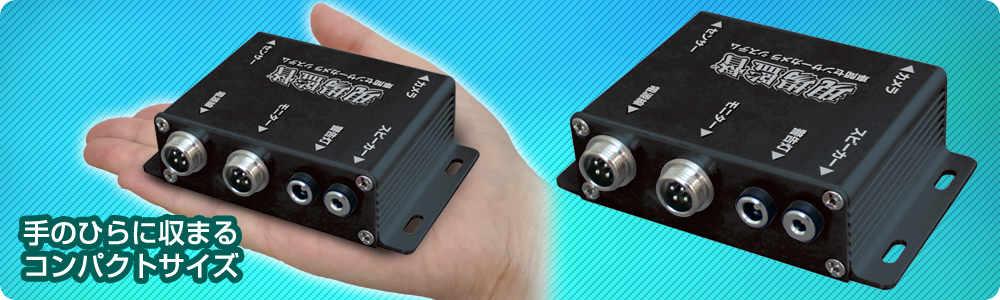

■本体ユニットがコンパクトサイズに


本体ユニットが従来品(D-2018)と比較してコンパクトサイズになりました。
小型化になり設置スペースがさらに確保しやすくなりました。

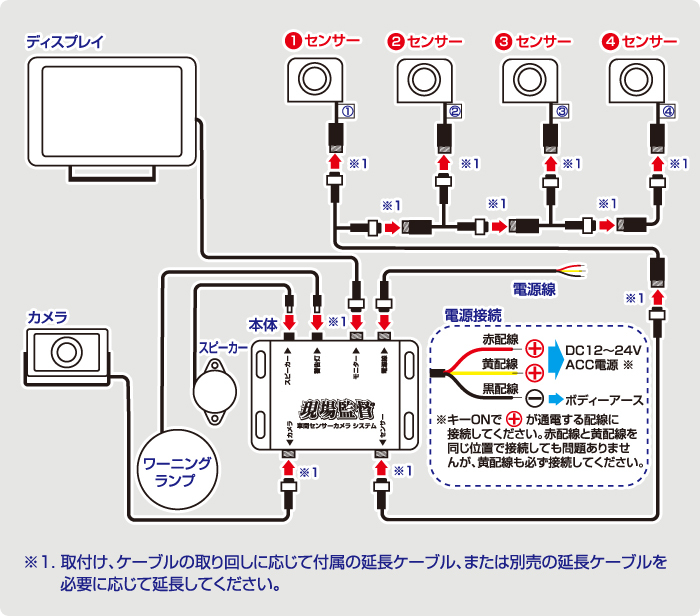

■接続方法

■設置例

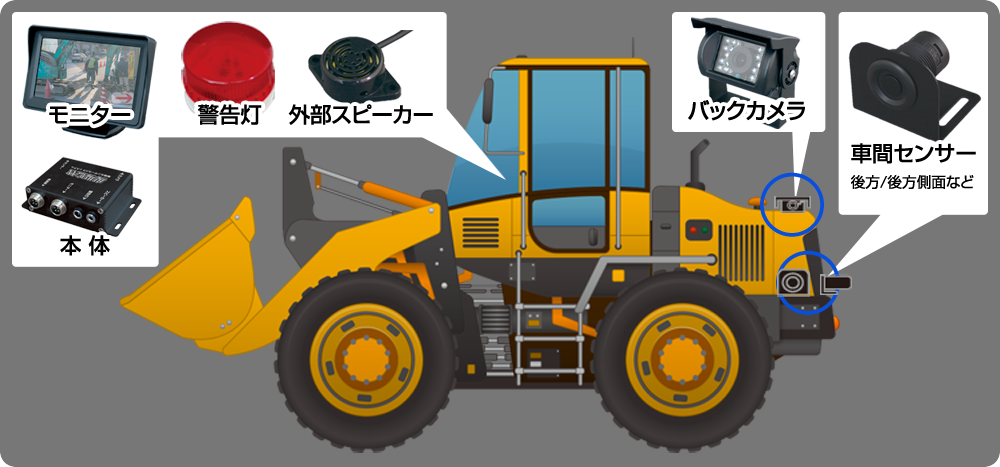

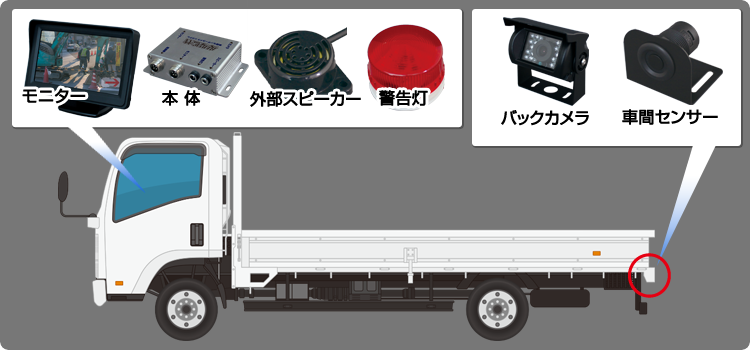

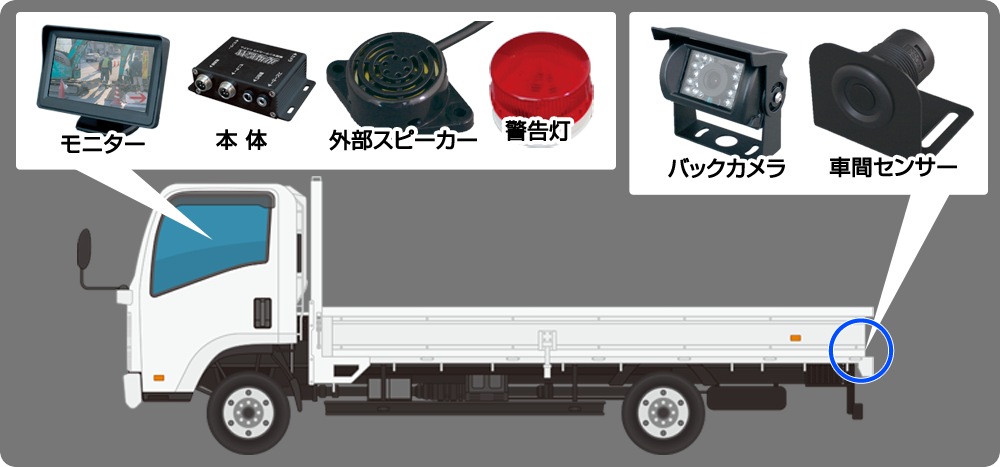

※参考一例:トラックの場合
※本体ユニットは防滴仕様となり、モニター、外部スピーカー、警告灯は雨滴のかからない位置へお取付けください。

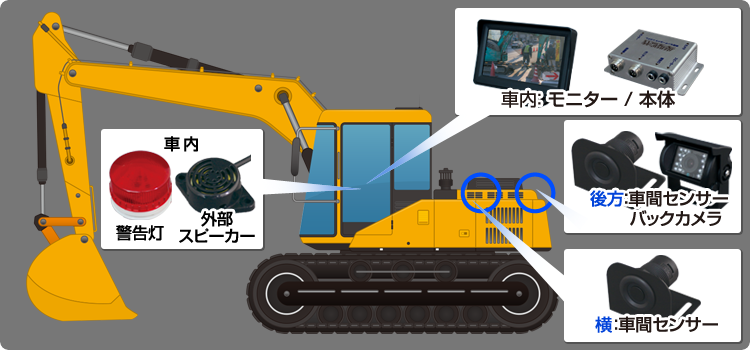

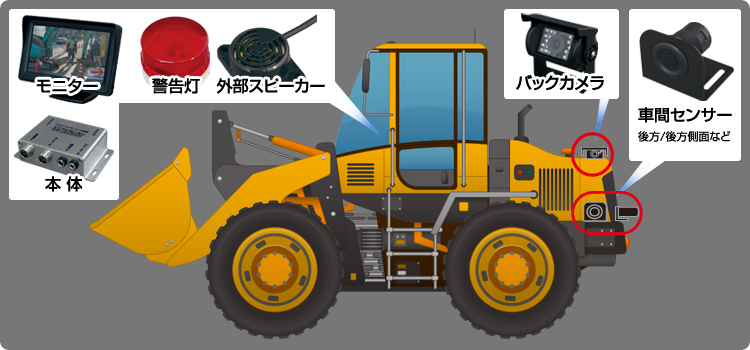

※参考一例:パワーショベルの場合
※本体ユニットは防滴仕様となり、モニター、外部スピーカー、警告灯は雨滴のかからない位置へお取付けください。

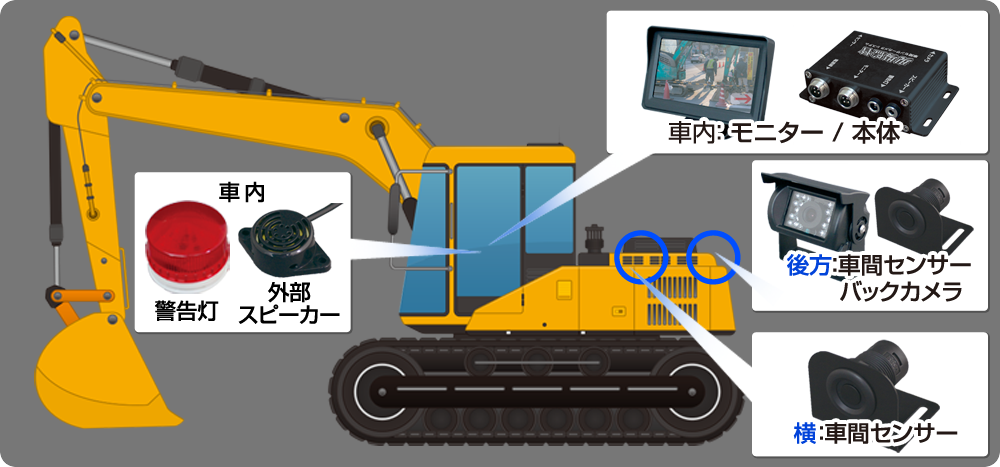

※参考一例:ショベルカーの場合
※本体ユニットは防滴仕様となり、モニター、外部スピーカー、警告灯は雨滴のかからない位置へお取付けください。

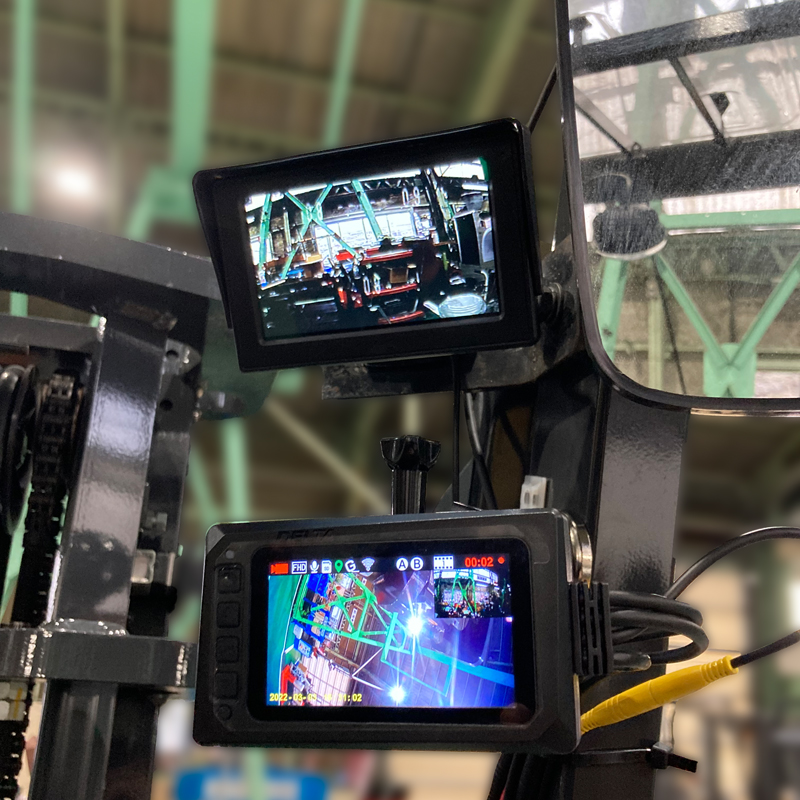

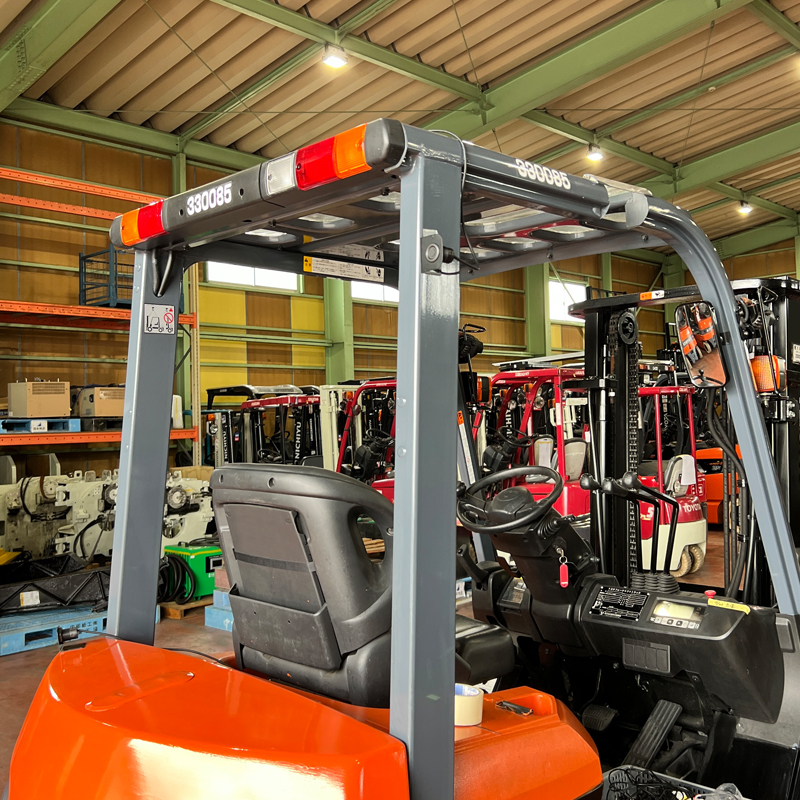

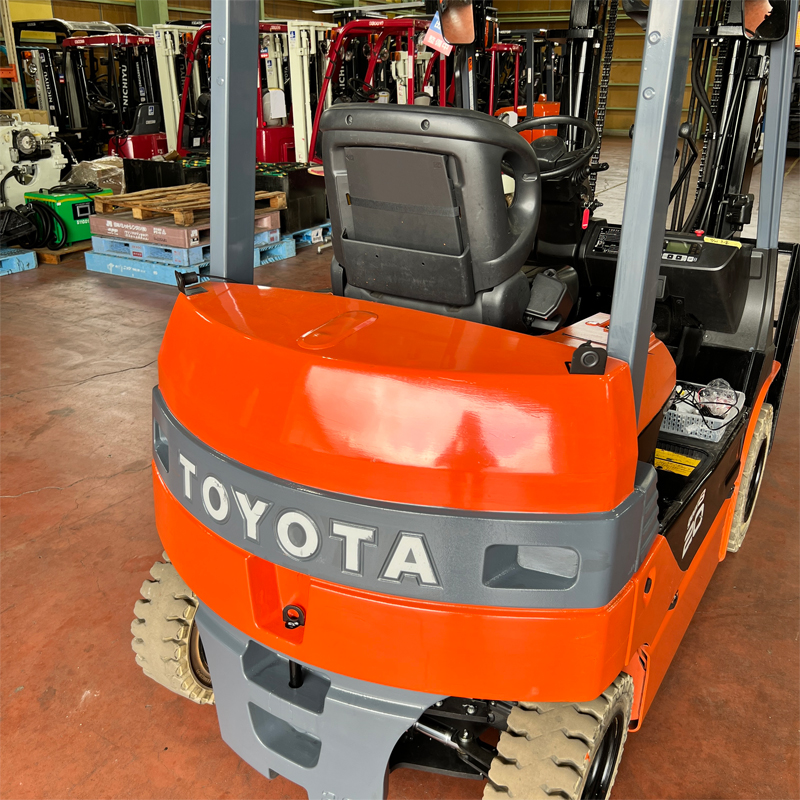

■ 設置例(フォークリフトに設置)

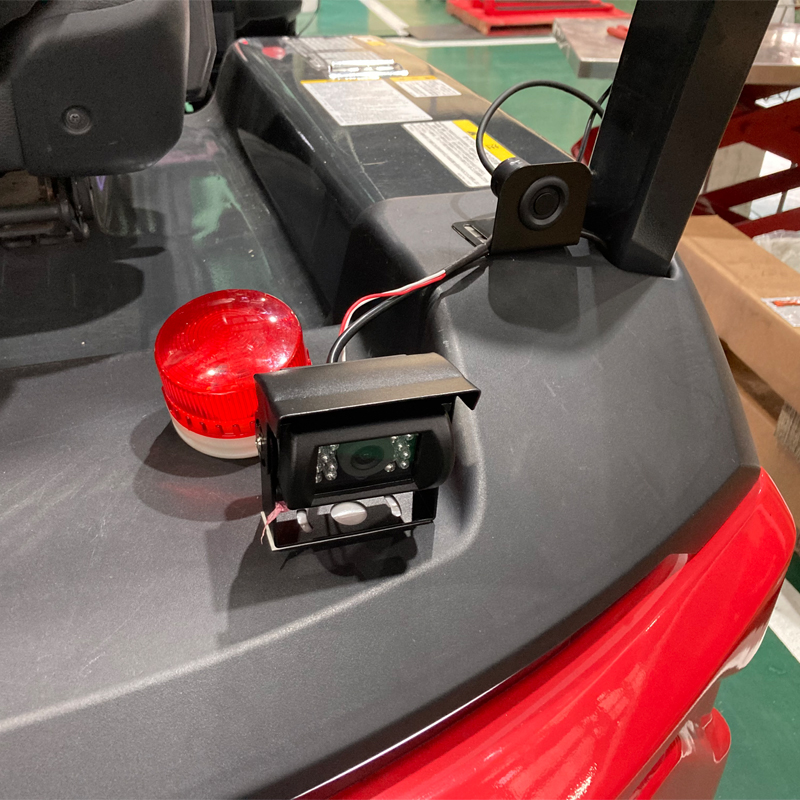

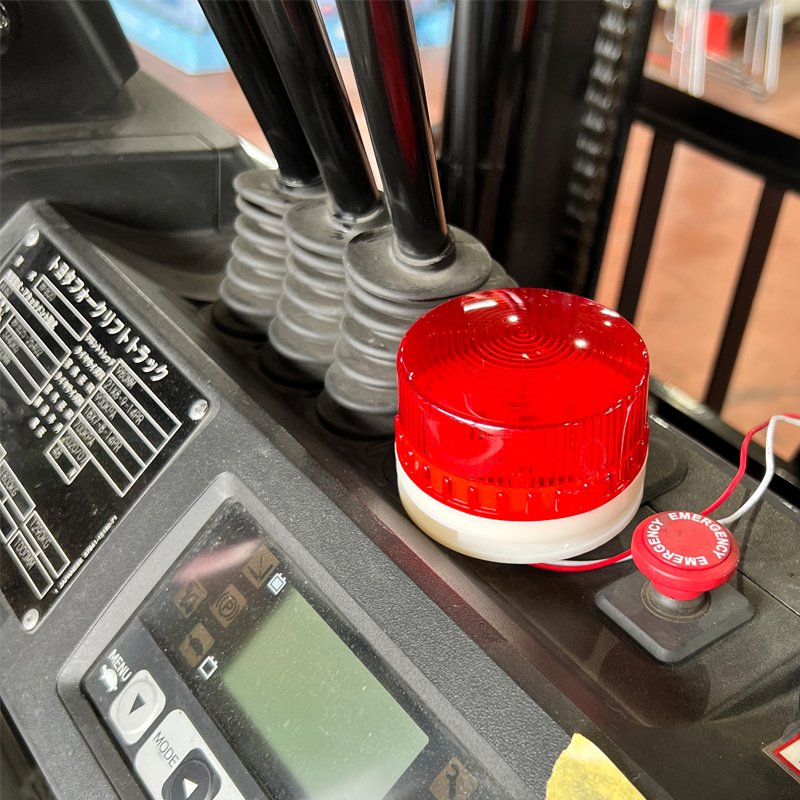

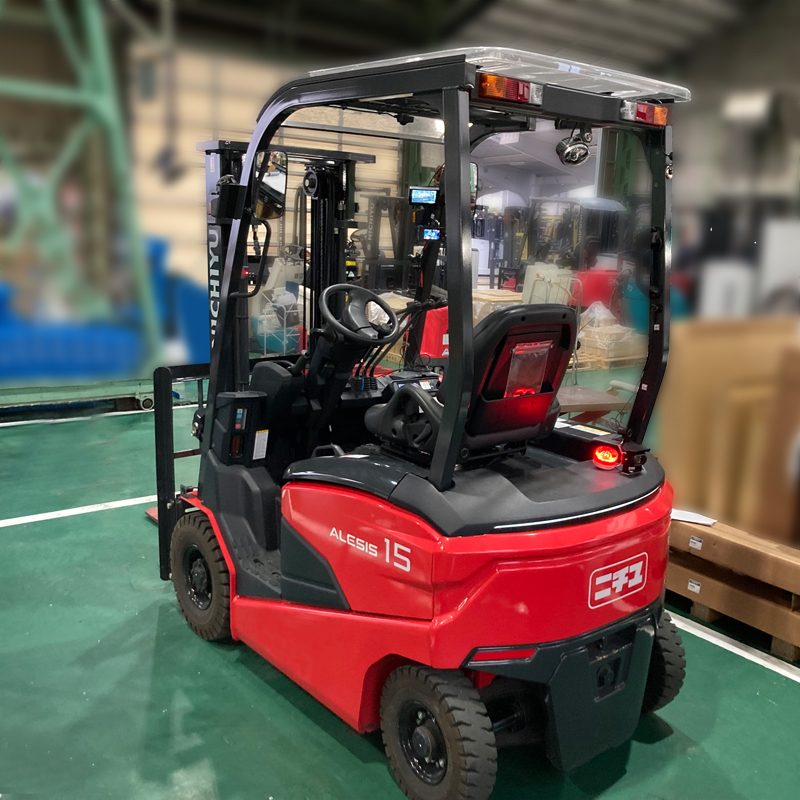

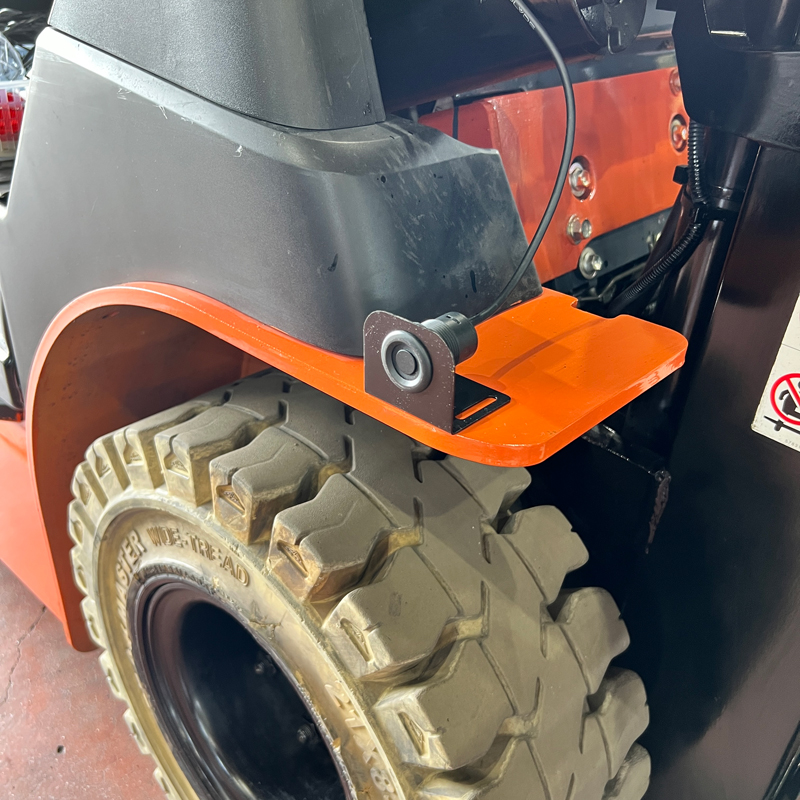

フォークリフトに実際に設置をおこなった設置一例です。

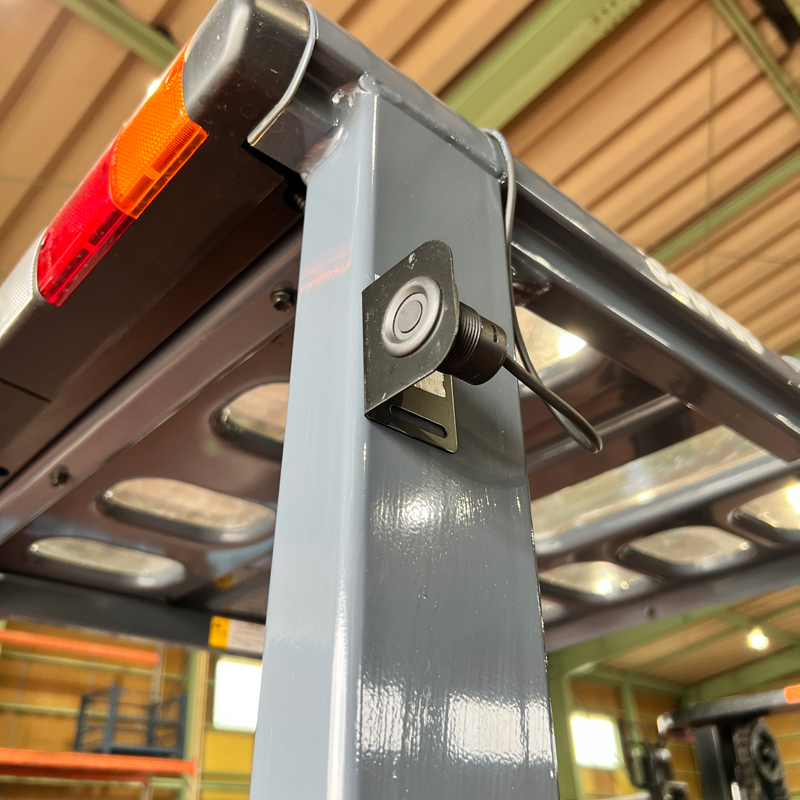

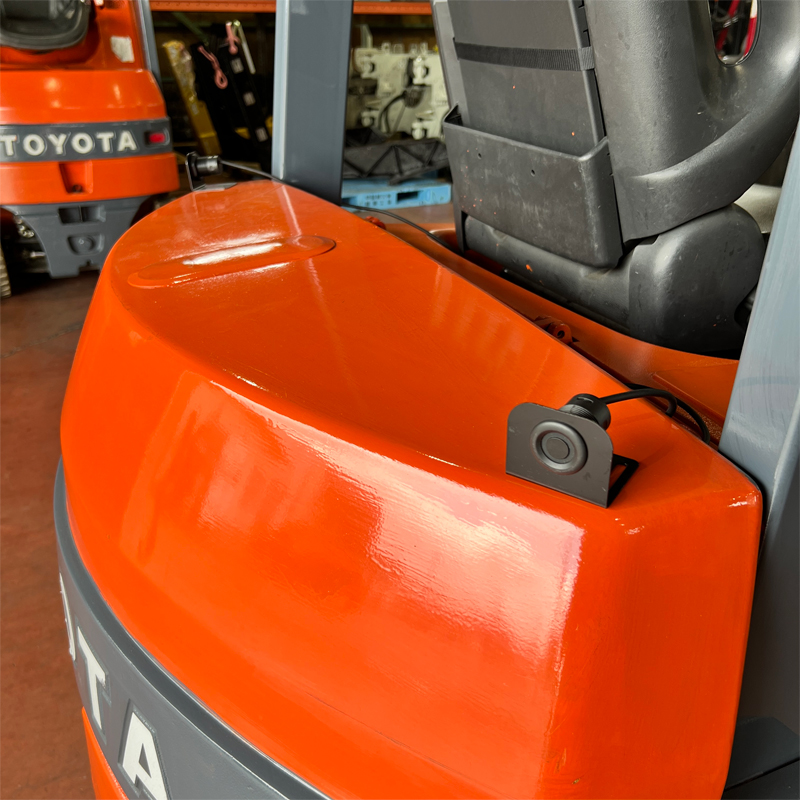

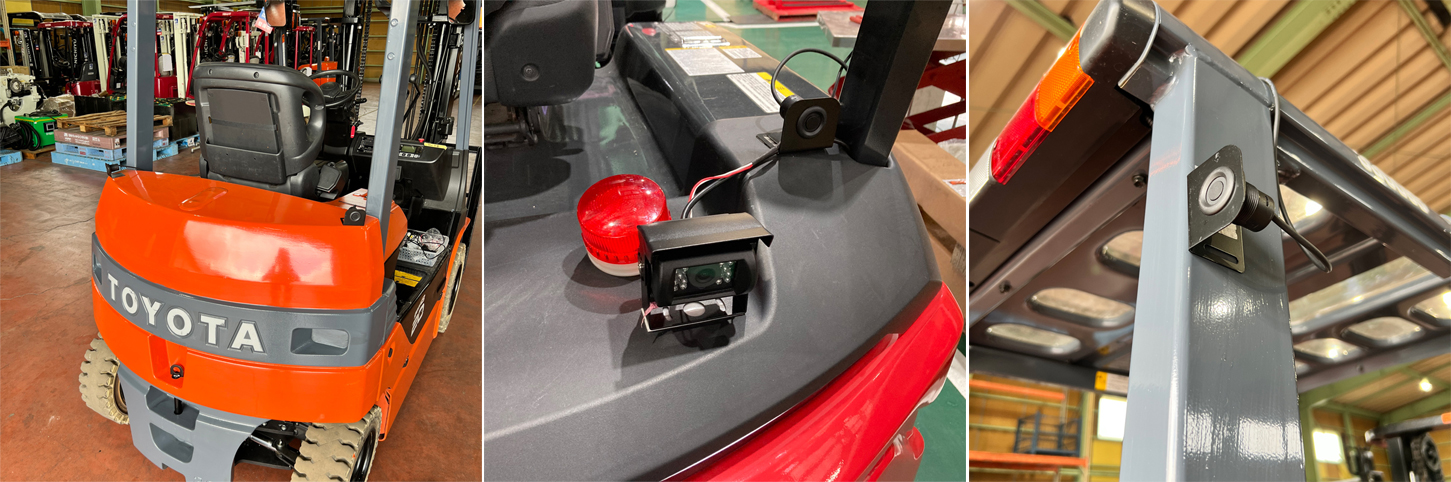

フォークリフト フォークリフト フォークリフト後方上部にセンサーを設置 フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト フォークリフト
■製品仕様

LCD寸法 4.3インチ
セット内容:本体×1、センサー(50cm)×4、センサー延長(117cm)×3、電源線(1m)×1、リアカメラ(50cm)×1、スピーカー(2m)×1、ワーニングランプ(3m20cm)×1、ディスプレイ(90cm)×1、4ピン延長配線(10m)×2

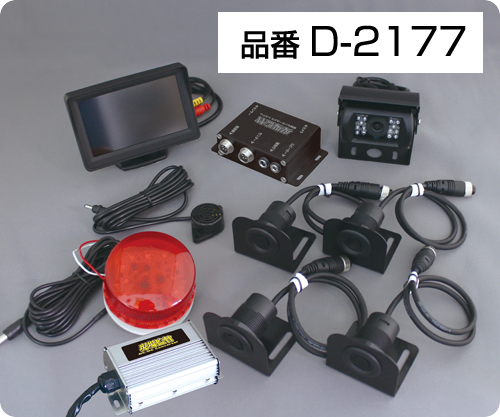

セット内容:本体×1、センサー(50cm)×4、センサー延長(117cm)×3、電源線(1m)×1、リアカメラ(50cm)×1、スピーカー(2m)×1、ワーニングランプ(3m20cm)×1、ディスプレイ(90cm)×1、4ピン延長配線(10m)×2、DC48Vコンバーター×1
カメラ解像度 720P
アラーム音量 約70~80dB
外部スピーカー:4段階アラーム音
警告灯:一定パターン
電源電圧 DC12~24V
超音波周波数 40KHz
センサー検知距離 0~3m
センサー反応速度 約0.05秒
センサー角度 30°(X軸)30°(Y軸)
防水性能 IP67 ※センサー部・カメラのみ
対応温度 -30°~+80°
本体サイズ/重量 高さ29mm 横100mm 奥行き76mm 重量155g
センサーサイズ/重量 高さ50mm 横56mm 奥行き50mm 重量90g(ステー含む)
ディスプレイサイズ/重量 高さ77mm 横116mm 奥行き25mm 重量118g
カメラサイズ/重量 高さ75mm 横74mm 奥行き55mm 重量248g
最大延長可能長さ ※電源線 最大延長可能長さ…10m
※ディスプレイ 最大延長可能長さ…10m
※センサー 最大延長可能長さ…30m

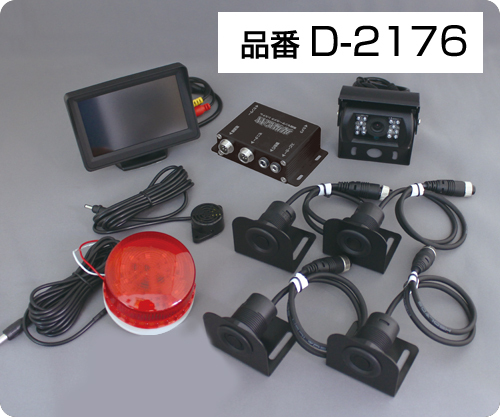

NETIS登録製品 品番:D-2176
12~24V トラック/フォーク/建設重機用 4chセンサーカメラ

■NETIS登録番号:KK-220061-A

[オプション]

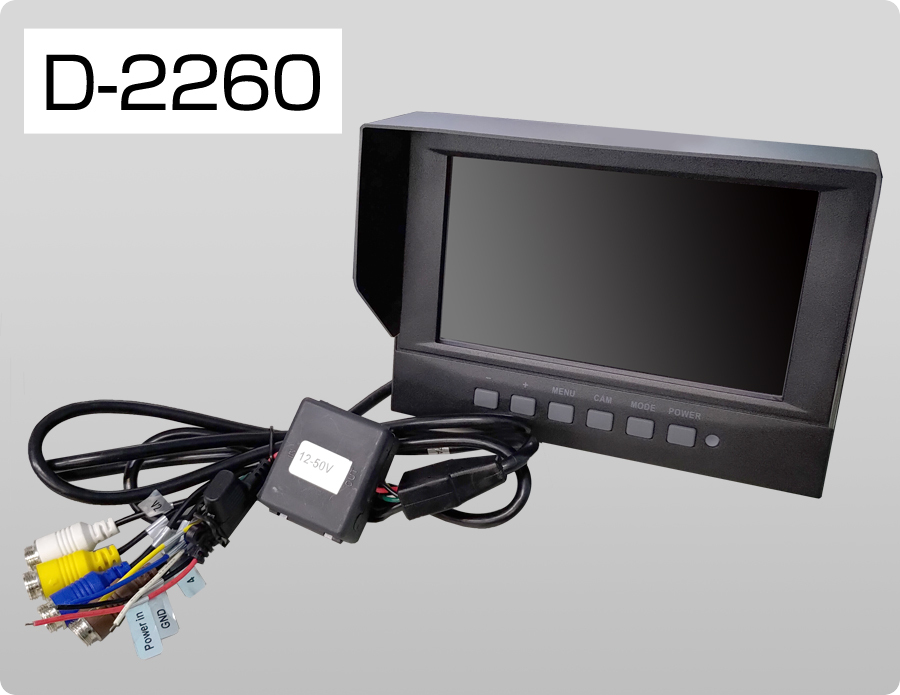

防水ワイド液晶モニター
・モニターサイズ:7インチ
・タイプ:16:9 ワイドスクリーン
・液晶:TFT-LCDモニター
・消費電力:最大14W
・モニターサイズ:200(L)X 42.5(W)X 145(H)mm
・画質:800 X 480(RGB)
・コントラスト:500:1
・ディスプレイ明るさ:400cd/㎡
[オプション]

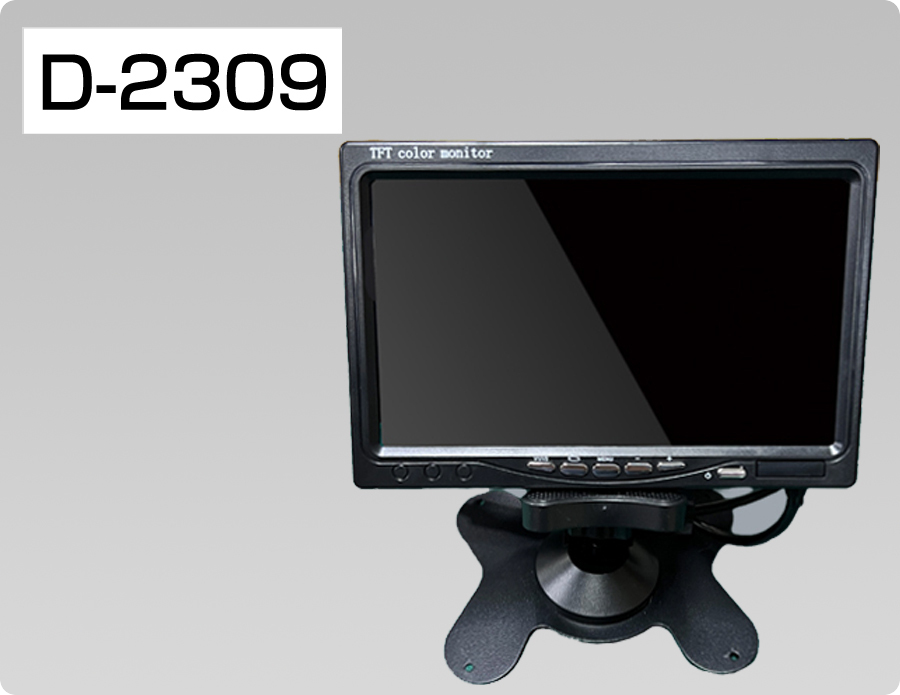

2ch 7インチ
TFT液晶モニター
・モニターサイズ:7インチ
・タイプ:16:9 ワイドスクリーン
・消費電力:6W
・モニターサイズ:W169×H110×D20mm
・重量:415g
・画質:800×480(RGB)/115万画素
・DC12~24V
・非防水(水のかからない箇所に設置してください)
[オプション]
4ピン延長ケーブル
・長さ種類:5m、10m、20m
・コネクター形状:4ピン
※電源線は延長不可

製品名 品番 価格
12~24V トラック/フォーク/建設重機用 4chセンサーカメラ D-2176 OPEN
48V フォークリフト用 4chセンサーカメラ(DC48Vコンバーター付属) D-2177 OPEN
[オプション]7インチ 防水ワイド液晶モニター D-2260 OPEN
[オプション]2ch 7インチTFT液晶モニター D-2309 OPEN
